一、概述

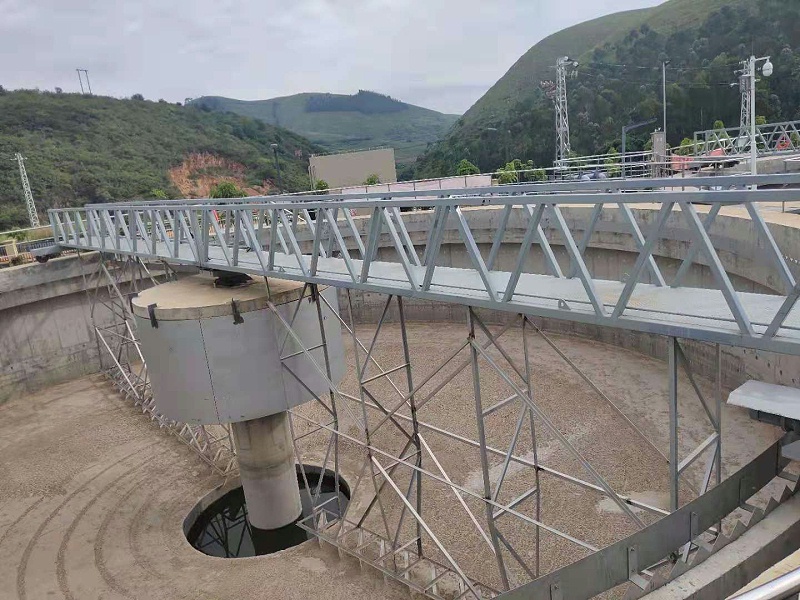

周邊傳動刮泥機主要用於給水、排水工程中的 圓形 沉澱池。池子上部的主梁一端設有傳動裝置，另一端與池中心的中心支座相聯，並以其為軸作圓周運行。傳動裝置是行星擺線針輪減速機通過鏈傳動驅動行走輪轉動，從而帶動橋架作回轉運動。
該設備具有以下特點：
1、處理量大，可節省占地麵積。
2、該設備僅需一個電機，能耗少， 節約電耗。
3、可刮汙泥的汙泥濃度高，排泥效果好。
4、刮板構造簡單，運行安全可靠，維修方便。
5、適應性好，易實現全自動控製。
二、工作原理
半橋式刮泥機，主要由過橋，溢流堰、傳動裝置、 布水槽 、集泥槽、排泥設施、輸電輸氣裝置等組成。待處理的的水從中心進水管進入 布水槽 ，均流進入沉澱池，然後向四周擴散沉澱，清水由池邊溢流堰流出，吸泥管與吸泥泵相連接 ，利用 吸泥泵 將池底汙泥 等 沉澱物排入集泥槽，再由排泥管排出 。
三、產品主要技術參數
|
參數 型號 |
池直徑 |
推薦池深 |
周邊線速度(m/s) |
驅動功率 (KW) |
設備總重 (KG) |
|
10000 |
10 |
3—5 |
1—2 |
1.5 |
8150 |
|
15000 |
15 |
3—5 |
1—2 |
1.5 |
11630 |
|
20000 |
20 |
3—5 |
1—2 |
1.5 |
13910 |
|
25000 |
25 |
3—5 |
1—2 |
2.2 |
15036 |
|
30000 |
30 |
3—5 |
1—2 |
2.2 |
18131 |
|
35000 |
35 |
3—5 |
1—2 |
2.2 |
21769 |
|
40000 |
40 |
3—5 |
1—2 |
2.2 |
23913 |
四、設備的安裝
1、安裝前對土建下列各項進行檢驗：
A、沉澱池的內徑偏差及橢圓度偏差；
B、池台沿半徑的規則性；
C、中心支墩基礎麵與池台上表麵的尺寸誤差；
D、池台上表麵的不平度；
E、池底麵的不平度和傾斜度。
2、設備起吊：本設備起吊時可借助橋架進行捆綁、起吊。
3、設備中心轉動裝置應安裝於中心柱的預埋鐵上，並進行找平，找平後進行固定，不能晃動。
4、池頂與刮泥機驅動部分的滾輪相接觸的一周應抹平，起伏應小於1cm。
5、刮泥板不應有卡位、突跳現象。
6、電氣箱放置：一般以安全、方便操作為原則，可放在扶梯的側麵及就近位置，但是應注意防潮、防濕、防止腐蝕性氣體損壞電器元件。
7、接線：電櫃的接線端與設備的接線盒應按所標的相同號碼連接。
五、設備的調試
1、試運行準備
A、刮泥機各零部件安裝完畢後，各部經檢查牢固可靠無故障後方可開車。
B、清除池中所有的雜物，以免引起堵塞。
C、對水泵、減速機及各傳動部位應檢查是否靈活，並按規定加好潤滑油，如有異常應予以排除。
D、接通電源啟動水泵，檢查其轉向是否正確，如反轉，將其中的兩根電線調換相位即可。
E、點動驅動裝置，檢查橋兩端驅動裝置運動方向是否相同，如不相同，將逆時針運轉的驅動裝置的電機兩根電線調換相位即可。
F、先將池內注滿清水，啟動按鈕進行試運轉。當刮泥機連續運轉24小時以上，經檢查無異常後，方可注入汙水。
2、試運行
A、加水：往沉澱池中加滿水，觀察出水堰出水是否均（jun1）勻。
B、啟動驅動裝置，讓設備運行一周，觀察設備的運行狀況，如發現設備起伏嚴重，則為軌道麵不平所致，應立即停機整改。
六、設備的操作規程
1、設備使用前應按試運行方法，試運行合格後方可投入正常使用。
2、開啟設備前，應先檢查行台一周有無雜物阻礙驅動裝置運行，如有雜物應及時清理，以防出現事故。
3、設備運行中應經常注意運行是否正常，發現問題應及時停止運行，進行檢查。應做到機器開啟時人不離崗，隨時觀察。
4、對減速機等轉動機械需定期加油。減速機機應兩個月加一次油，半年換一次油。具體請按照該產品的說明書進行維護及保養。
5、刮泥機運行時嚴禁站在驅動裝置運行的行台一周上，以防出現安全事故。
七、設備維護保養
刮泥機每年大修一次。在維修保養時應做到：
A、刮泥機運轉時保持減速機潤滑油的油標位置。滾子軸承每月注油一次。
B、檢查水上零件聯接是否鬆動。
C、檢查傳動裝置的密封。
D、檢查集電裝置的電刷。
E、檢查水下各零件的腐蝕情況，橡膠刮板磨損腐蝕嚴重時應予以更換。
F、大修時重新塗防腐塗料。
G、刮泥機運行時應注意汙水量和汙染程度的變化，排泥管道工作情況，如有故障及時排除。如須停車排故障時，應停止向池內排入汙水，待故障排除後再排放汙水，重新開車。
八、注意事項
1、刮泥機運行中，刮泥機運行軌道上嚴禁放置物品。
2、刮泥機需長時間停車後，應排空池體內的汙水。
3、嚴禁刮泥機長時間停車後，仍向池體內注入汙水後突然開車。
