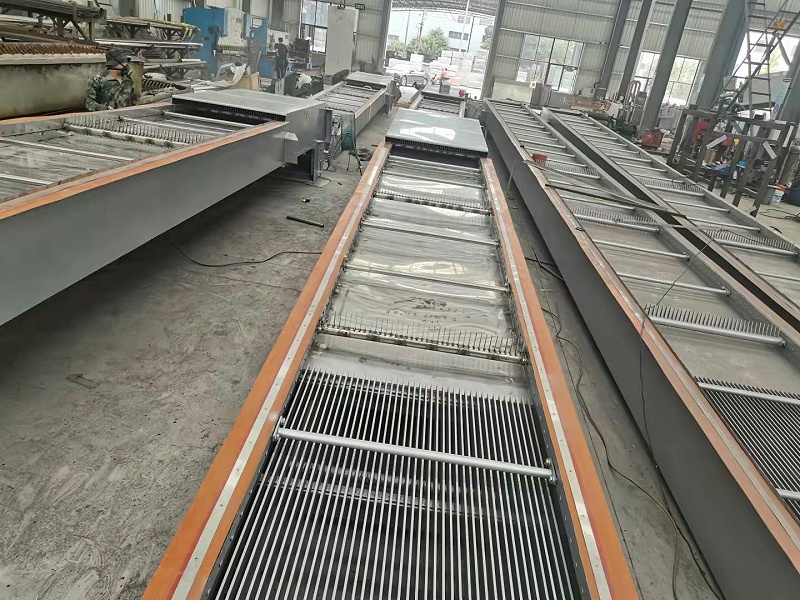

1、格柵清汙機：

（1）、清汙機為雙側鏈條傳動、多刮板清汙的結構形式，它適用於截留和耙除原生汙水垃圾雜物。清汙機具有良好的自清能力，工作時不發生堵塞現象。

（2）、在清汙機工作橋高程附近，設有方便鎖定機構，便於操作人員拆裝。在清汙機工作橋麵頂部設置兩支鉸與閘墩相聯接以便於清汙機擱置和起吊。

（3）、清汙機采用等間距排列的直線柵條，以垂直方式安裝。在柵前采用二側循環鏈條牽引的前置式清汙耙板由柵前至柵後作回轉運動進行除汙，它的結構能保證格柵準確地完成整個工作循環，並保證它的清汙效果和格柵底部不會出現汙物堆積死角，不會有大的汙物通過底部及側麵縫隙。

（4）、格柵清汙機主體包括攔汙柵柵體、清汙耙板、驅動傳動機構、安全保護裝置、刮汙清潔梳、水底攔柵和電氣係統等主要部件組成。格柵清汙機在前後水位差較大情況下（1.5m）具有足夠的剛度和強度，有效保證格柵能安全可靠運行。

（5）、格柵清汙機工作時，由固定於提升鏈上的清汙耙板在驅動裝置鏈條的帶動下，由內向外從下往上，將水下格柵部分截留的汙物撈上，防止泵和管道等被磨損或堵塞以利於後續流程順利進行。

（6）、格柵清汙機和清汙耙板依靠二側驅動裝置提升鏈同步由柵前至柵後作回轉運動，當耙板到機體上部時，由於轉向導軌及導輪的作用，汙物依靠重力自行落下卸汙及刮汙清潔梳將汙物全部清除。

（7）、清汙機的柵體采用焊接型鋼結構，堵板、主梁采用工字鋼製作，橫梁采用C型鋼製作，對其邊梁、主梁腹板和翼緣的對接焊接及吊耳板的焊接將進行無損探傷檢查，檢查長度大於焊縫總長的50%，邊梁與主梁拚接焊縫將進行無損探傷檢查，檢查長度大於焊縫總長的30%。

（8）、為方便安裝起吊，清汙機體分段製造，每段最大長度符合拆裝的要求，並且段與段聯接處標有相應標記（用鋼印標誌）作為組裝記號，采用螺栓聯接，在每段柵體上設有吊耳。柵體的聯結螺栓、螺母采用高強度鍍鋅螺栓。

（9）、攔汙柵主梁、柵條必須具有足夠的剛度和強度，在設計水位差時其撓度小於1/500孔口寬度。

（10）、清汙機的柵體采用焊接結構，柵條與橫梁之間也采用焊接方式，這樣能減少對過流斷麵的影響。

（11）、柵條：

清汙機的平麵平整，其柵條設置在中間工字鋼上，柵條布置均（jun1）勻並互相平行，它與格柵麵垂直、固定牢固可靠，並具有足夠的強度和剛度，必須確保它在運輸、安裝、運行過程中不會發生扭曲變形。

清汙機的柵條采用優質不鏽鋼扁鋼製作，柵條的迎水麵表麵光滑無銳角，堆積在柵條上的垃圾易於去除，有效地防止了水中的飄浮物粘附於不光滑的柵條上難以清除的現象發生，並在其柵條的轉角處做成圓弧流線型，即可順利攔截汙物便於清除，又可使清汙耙鏈條能在轉角處圓滑平穩地通過從而保證了格柵的有效運行。

（12）、清汙機從柵條頂部起直至齒耙排汙處為止的位置設置有擋渣板，它與格柵的中間槽鋼固定牢固、平滑、可靠，擋渣板的設計能允許齒耙在運行時萬一落下的物料全部重新擋回格柵的上遊。

（13）、清汙機的齒耙采用無縫鋼管製作，為剛性連接，齒耙采用不鏽鋼板衝壓成形，它與柵條齧合時設計成與柵條垂直方向具有一定的夾角以防止汙水內較小的汙物積聚，並能刮清柵條的前表麵及側邊的垃圾。除汙耙采用鏈條在清汙機二側導軌內移動的方式，將齒耙沿柵條前麵向上牽引，在運行中不與柵條及擋渣板相碰。因減速機安裝於機架內部，齒耙運行於機架外側，所以無論垃圾的大小如何，齒耙清理垃圾時不會出現卡阻的現象。為了保證良好地鏈條運行狀態，齒耙間隔一般設置≤2m，但不小於1.0m。

（14）、格柵設有改變齒耙運行方向的導向裝置，由4隻導向輪組成，分別置於機架的頂部和底部。底部導向輪為寬麵凹型大小麵導向輪，設計防脫鏈裝置，具有合理有效防止脫鏈的功能。底部導向輪與槽底距離設計為最小，擴大了耙齒工作範圍，渠道內的水流能全部流經格柵，水渠二側無死區，格柵底部不積聚垃圾。導輪采用滑動軸承，采用塑料尼龍合金套，該套無需加注潤滑油，耐磨性能好，常用於水力工程上。

（15）、清汙機的牽引鏈條、滾輪采用不鏽鋼製造，為雙排套筒滾子鏈形式，牽引鏈條具有足夠的斷麵尺寸，它的破斷強度不小於最大牽引力的5倍。

（16）、清汙機的卸料口高度與皮帶輸送機的接料高度協調一致，格柵清汙耙耙集汙物至卸料口時，由於轉向導軌及導輪的作用，汙物依靠重力自行落下卸汙。

（17）、刮汙裝置：

在清汙機的卸料口下方設有一個由樞軸鉸接在機架上的刮汙機構。它依靠與清汙耙的相對運動對清汙耙耙齒上的殘餘汙物進行梳理使汙物落入皮帶輸送機，能夠保證清汙耙耙齒上的汙物不回落至後閘室內。

（18）、清汙機的驅動軸采用無縫鋼管製作，具有足夠的強度和剛度，能夠承受彎矩和扭矩的共同作用。

（19）、清汙機的傳動軸采用無縫鋼管，組焊後消除焊接內應力；軸頭表麵經硬化處理後提高軸頸表麵抗泥沙磨損程度。

（20）、驅動裝置和鏈傳動裝置上設有防護罩，防護罩的設計便於打開維護與檢查。

清汙機的減速機將選用優質減速機，它與格柵導輪采用一級鏈傳動，動力傳動效率高，運行平穩無噪音，減速機的所有結合麵及輸出、輸入軸密封處不會出現有油滲漏。

鏈輪上設置安全剪切銷及接近開關，如剪切銷被破壞，則可由信號傳遞到中控室，實現過載保護、報警功能。

清汙機的驅動電機適用於 380V、3相、50Hz，防護等級為IP55（戶外型），絕緣等級為F級。

（21）、反撈式格柵清汙機驅動裝置具有機械和電氣雙重過載保護裝置，此外，格柵清汙機設有手動反轉係統，當格柵發生阻塞時用來協助維修。

機械保護措施：在傳動鏈輪中設有安全銷及接近開關，能在過載情況下瞬間切斷動力輸出和切斷動力電源, 預防傳動件被損壞。

電氣保護措施：在電氣設計中設有過電流自保和熱過載保護措施，保證在設備一旦出現過載現象時即切斷供電電源。

（22）、如果部件發生故障，清汙機可通過兩側用專用起吊工具將格柵吊出水麵進行維護。清汙機支鉸座軸承、耙柵裝置的驅動機構軸承必須采用低摩擦自潤滑式滑動軸承，便於維護操作。

（23）、在正常情況下清汙機通過電氣控製能間歇運行，但是在必要時也能連續24小時運行。

2、 關於清汙機的電氣控製：

（1）、電氣控製箱具有現場手動控製和遠方集中控製相結合的方式控製清汙機設備的運行。

（2）、每套格柵清汙機配套一台現場控製櫃，控製櫃設置在格柵清汙機相鄰的就近位置。（預留PLC接口）。

（3）、每台格柵清汙機具有現場手動控製和遠方自動控製的功能，並且具有壓差報警、自動運行。

現場手動控製：通過控製箱上的按鈕控製各台設備的運行。

遠方自動控製：由遠程PLC根據格柵前後液位差或定時要求控製反撈式格柵清汙機的運行。格柵可通過格柵前後水位差自動控製（本次投標不包含液位差計），也可通過時間繼電器設定的時間間隔進行控製。通過遠程PLC控製設備的運行，一旦出現故障會向控製中心報警信號。

（4）、控製櫃采用不鏽鋼材料製成，控製櫃的麵板前設有一扇可觀察的門，並且此門設有防雨裝置。此控製櫃的防護等級按IEC529標準達到IP55，絕緣等級為F級。

（5）、控製櫃具有手動、自動、手動/自動切換、急停、切斷、報警等功能。

（6）、現場控製櫃具有以下與中控室相連的無源輸入輸出接點：工作狀態信號、運行信號、故障信號、中控室控製輸入，並且在控製櫃內還設有其它相關聯係設備的端口。

（7）、控製櫃的電源輸入：三相四線，380V/220V，50Hz交流電源，控製電源：220V交流電源。

（8）、控製櫃內設置空氣斷路器，並配置相應的電器保護，用於清汙機的短路保護和過流或過負載保護。空氣斷路器適應所需的額定電流、電壓，能開閉負荷電流及短路故障電流，並結合遠方與限產操作特點的需要，設置輔助觸點、聯鎖等附件。

（9）、清汙機的開停操作接觸器能適應清汙機的正常長期運行要求，並結合所需操作特點的需要，設置輔助觸點。

（10）、熱繼電器用於清汙機的過載保護，將選用三相式並且具有斷相保護裝置。熱繼電器與接觸器配合組成電磁啟動器。信號燈和按鈕的顏色符合IEC或GB標準。控製櫃麵板上設置信號燈以指示清汙機的開、停運行狀態，故障信號以及電壓指示燈，以表示控製櫃的電源情況。

（11）、控製櫃具有可靠的接地裝置，並附有指示接地的明顯標誌。
